新聞解碼:建築圖則進化

[2021.05.24] 發表
在1990年代前,技術主任需手繪建築圖則。圖為1970年代九鐵九龍車站(現時尖沙嘴海旁)的鐘樓剖面圖。(建築署提供)

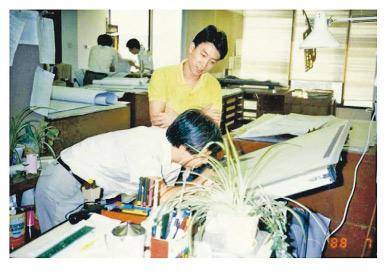

1988年建築署技術主任在繪圖板繪畫及檢視圖則。(建築署提供)

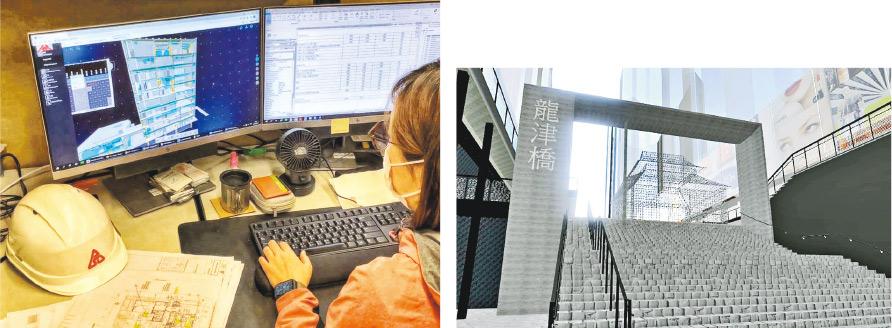

用建築信息模擬技術(BIM),電腦可展示建築物立體模型及各項數據(左圖),以掌握及分析工程規劃及設計。右圖為建築署所製的龍津橋三維空間模型。(建築署提供)
圖d
大坑勵德h(資料圖片)
銅鑼灣「圓形天橋」(資料圖片)

【明報專訊】不論是學校、住宅,還是遊樂場,基本上城市所有建築物,在興建前都要先畫建築圖則,讓建築團隊明白建築物構造,避免「貨不對辦」。科技日新月異,有了新技術,負責繪畫圖則的技術主任不再手繪,甚至讓建築師及工程師有更多空間發揮創意,創建出更多形狀獨特的建築。

■新聞節錄

1986年成立的建築署,至今已建逾1500幢公共建築,包括太空館、文化中心、紅磡體育館等地標。隨茯鴔瑗i步,被視為建築物「說明書」的建築圖則亦經歷兩次演變,由昔日需以人手逐筆勾勒建築物輪廓,轉以電腦製作二維(2D)圖則;至近年科技愈趨成熟,圖則已發展至三維(3D)技術。建築署長何永賢表示,昔日在技術限制下,較少出現弧形、圓形建築物,形容當年興建太空館已屬相當複雜的設計,現時新技術下建築師將可嘗試更多不同設計。

建築署首席技術主任(建築)陳國豐表示,昔日電腦還未普及的年代,建築圖則一般以人手在繪圖板繪出,在牛油紙逐筆畫出直線、斜線、圓弧線等,以勾勒建築物輪廓,之後再}曬出圖,一旦出錯或需更改設計,則需以擦線板等工具擦去不用的圖線。他說同事畫則各有風格,「即使未有看到簽名,都會知道是誰畫」。

他說在電腦技術普及下,建築署1990年代起利用電腦軟件繪畫建築圖則,畫圖時間大減、圖則更精準;以興建36間課室的學校作例,粗略比較下大約兩日即可完成一幅圖則,較以往人手畫圖需時約一周快,亦可減少圖則修改所需時間。建築署技術主任(建築)蔡長發稱,近年署方已採用建築信息模擬技術(BIM),展示建築物立體模型及數據,圖則亦轉為三維,並配合虛擬實境(VR)科技及三維打印技術,團隊更易掌握及分析工程項目規劃及設計,增加生產力。

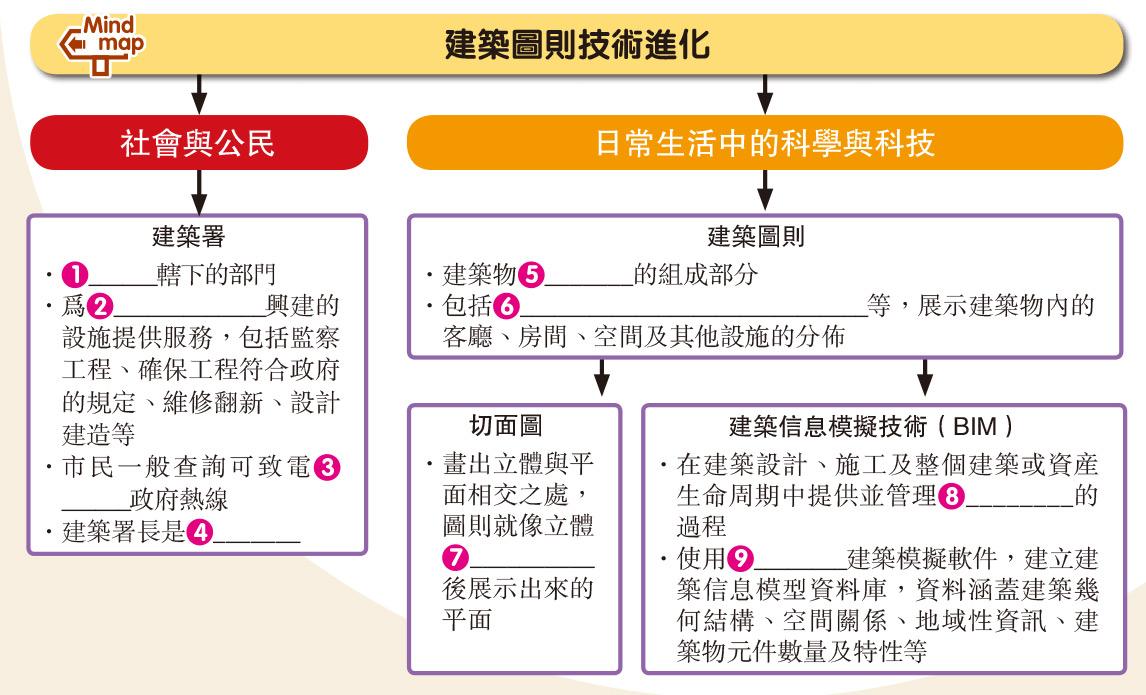

新聞字逐個解

建築署

˙發展局轄下部門

˙為政府擁有或資助興建的設施提供服務,包括監察工程、確保工程符合政府規定、維修翻新、設計建造等

˙市民一般查詢可致電1823政府熱線

建築圖則

˙建築物工程圖的組成部分

˙包括平面圖、立面圖、切面圖等,展示建築物內的客廳、房間、空間及其他設施的分佈

˙方便繪圖員、建築師、土木工程師、地產發展商、室內設計師、地盤工人、裝修工人及業主等人溝通

建築信息模擬技術(BIM)

˙在建築設計、施工及整個建築或資產生命周期中提供並管理建築資訊的過程

˙使用三維(3D)建築模擬軟件,建立建築信息模型資料庫,資料涵蓋建築幾何結構、空間關係、地域性資訊、建築物元件數量及特性等

˙有助項目管理、調控建造程序、跨界別合作、對外溝通、決策支援及風險管理

■知多點

切面圖

切面圖又稱剖面圖,畫出立體與平面相交之處,就如立體被刀切開後展示出來的平面,方便了解立體實際形狀,以及內部構造。

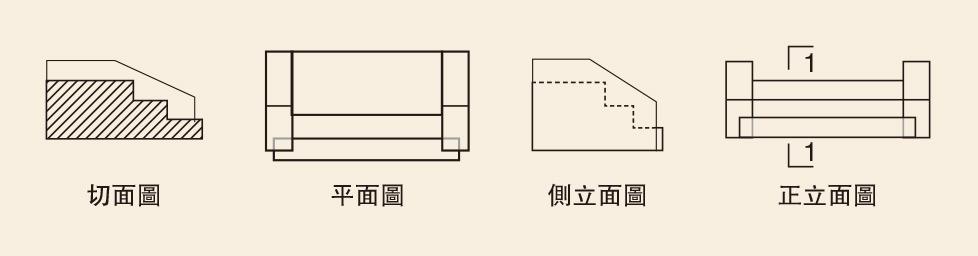

以樓梯的圖則為例,平面圖、立面圖和切面圖分別展示樓梯各方向的面貌:(圖d)

■畫一畫

你是一名建築師,正為一所新學校畫建築圖。試分別畫出平面圖、立面圖和切面圖來展示你的設計吧!

■香港圓形建築

香港有不少特色圓形建築設計,成為當區地標,甚至是打卡熱點。

大坑勵德h

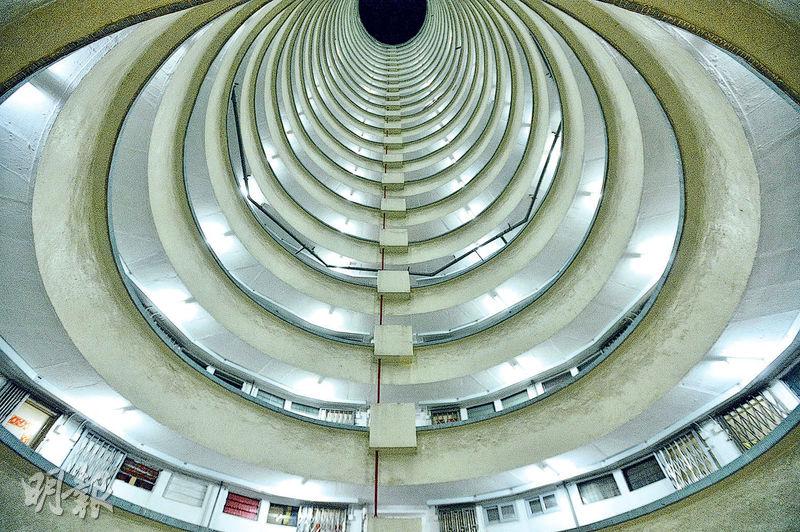

勵德h由香港房屋協會建成,以「公屋之父」鄔勵德命名。全h共有8座大廈,其中4座是圓筒形設計,內部走廊也是圓形設計,左右兩邊分別設有圓形天井(圖),有助白天採光及空氣對流,是香港目前唯一的圓筒形公共屋h。

銅鑼灣「圓形天橋」

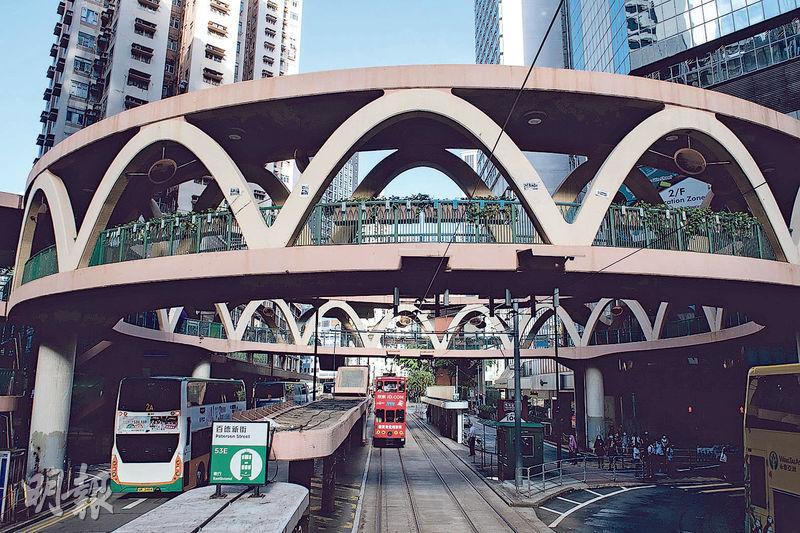

圓形天橋建於銅鑼灣怡和街、邊寧頓街及糖街的交匯處。與香港大部分天橋設計以直線為主不同,「圓形天橋」為配合地勢而建成圓環狀。由於形狀獨特,吸引不少電影在該處取景,例如荷李活電影《攻殼機動隊》。

■想一想

香港還有什麼圓形建築?

(答案見另文)

■關鍵詞

建築物 Building

建築圖則 Architectural drawing

平面圖 Floor plan

立面圖 Elevation

切面圖 Section

資料來源:《明報》綜合報道、建造業議會網頁

文:方綺婷

圖:資料圖片、建築署提供

[常識學堂 第214期]
